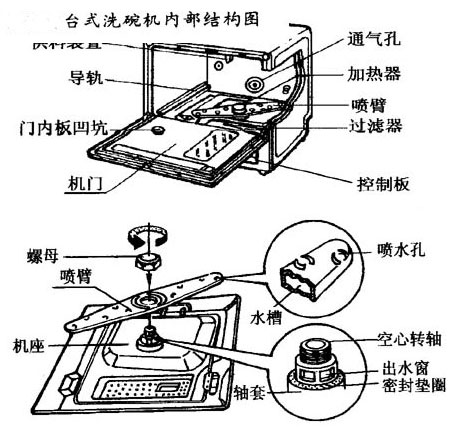

家用台式洗碗机结构如图1所示。它主要由箱体、控制机构、加热器、碗篮、洗涤装置、漂洗剂供料装置、进水及排污装置和门控开关等组成。其箱体内胆采用不锈钢薄板制成，外壳采用冷轧薄钢板，表面喷涂洁白防锈漆，外观美观豪华。机门设在机壳正面，上方设有暗藏式门扣，关上机门，门控开关触片受压闭合，电源接通，打开机门后，电源自动切断。

　　机门下方为控制机构，控制板右侧设有三挡水温选择开关。洗涤时可根据餐具数量和脏污程度进行选择。其中65 °C挡为热水“强洗”，适应于数量多而又脏的餐具；55° C挡为“普通洗”挡，是平时使用频繁的一挡；常温挡为“简易洗”，适应于少量餐具的洗涤。
　　洗碗机控制板左侧为程序控制器，它是洗碗机控制装置的核心部件，为电机凸轮式结构，以微型同步电机为动力，经多级减速齿轮传动，驱动多组不同功能的凸轮，使程控器内部开关触点按程序设定要求依次闭合或断开。当顺时针旋动程控器旋钮至“开”时，指示灯亮，表明洗碗机开始进入工作状态，这时洗碗机依照预先设定的程序按照洗净→漂清1→漂清2→漂清3→洗清步骤自动完成清洗工作。
　　家用台式洗碗机的洗涤装置由旋转喷臂、进水电磁阀、清洗泵（电机）、排水泵电机以及高低水位控制器等构成。其中清洗泵和旋转喷臂是洗涤装置的核心部件。清洗泵安装在机座底部，由单相电容起动式电机与叶轮泵组成。电机直接驱动叶轮泵，把水进行加压，然后通过喷臂的喷水孔喷出。喷臂被安装在机座上面，它采用高强度ABS塑料注成扁条状，喷臂内设有贮水槽，槽面上共设有9个互成一定角度的锥形喷水孔，一端为4个，另一端为5个，结构如图2所示。水被清洗泵加压后从喷臂喷出，由于喷臂受到水的反力矩的作用，使喷臂连同轴套一起统空心轴转动，喷臂便从三维方向喷出具有一定压力的热水流，对餐具进行喷射冲洗。加温后的水加速了餐具上油腻的脱落，污水经过滤器后由排水泵排出机外。
　　加热器采用不锈钢“凸”字形管状电热元件，它安装在机座面上并直接与水接触加热，故热效率高。
