家用全自动洗碗机逐渐走进千家万户，为了大家更好了解洗碗机的运转流程，今天我们把家用全自动洗碗机电气原理图提供给大家。

　　通过家用全自动洗碗机电气原理图我们可以看出其工作过程是依靠水的压力、温度以及洗涤消毒剂的作用，并辅以程序控制电路，通过旋转喷臂将水从不同的角度喷射到餐具上，实现对餐具的清洗、消毒和烘干。

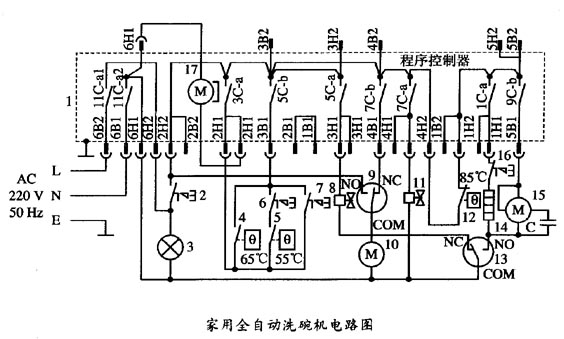

　　家用全自动洗碗机控制面板上，当顺时针转动程序控制器旋钮，程序控制器1接通电源，电源指示灯3亮，关门门控开关2被接通，主电路的电源随之接通。程控器1在同步电机17的驱动下，步进记忆凸轮通过减速齿轮组作低速顺时针转动，按预定程序使开关相关触头闭合或断开，进水电磁阀8自动进水。当水位超高时，低水位开关13自动接通，清洗泵15运转，水被清洗泵加压后，通过喷臂喷水对餐具进行喷射冲洗。按下琴键开关6、7、16，加热器14可按程序工作，获得三种不同水温进行洗涤。清洗过程中，水中的漂洗剂通过供料装置自动定量供给。洗涤后，当水位达到预定高度时，高水位开关9接通，令排水泵电机10运转，污水便通过排水泵排出机外，后利用加热器的余热将餐具烘干，这时，程控器自动关闭电源。

　　通过以上家用全自动洗碗机电气原理图的剖解分析，你应该对洗碗机的工作流程有比较深入的了解了吧，这样也给我们操作使用提供有力的参考价值！
